Βαρούλκο υδραυλικής δύναμης σχοινιών καλωδίων χαμηλής ταχύτητας με την τυλίγοντας συσκευή
Βαρούλκο με τη συγκέντρωση της έννοιας συσκευών
Η τυλίγοντας συσκευή είναι ένα σημαντικό μέρος του βαρούλκου αποθήκευσης καλωδίων. Τα καλώδια οδηγών είναι τακτοποιημένη ορντινάντσα στο τύμπανο του βαρούλκου αποθήκευσης καλωδίων. Αποτελείται κυρίως από τη βίδα, retractor σχοινιών και τη μεταφέρουσα ακτίνα. Η βίδα του τυμπάνου καλωδίων και του ρυθμιστή καλωδίων περιστρέφεται συγχρόνως μέσω της συσκευής κίνησης αλυσίδων. Η βίδα είναι αμφίδρομο νήμα και ο μόλυβδος είναι η διάμετρος του καλωδίου. Retractor σχοινιών αποτελείται από έναν μικρό κύλινδρο, ένα διάφραγμα τροχαλιών, μια τροχαλία και ένα καρύδι ολισθαινόντων ρυθμιστών, που τοποθετούνται στη φέρουσα ακτίνα από έναν μικρό κύλινδρο. Η περιστροφή της αμφίδρομης βίδας αναγκάζει το καρύδι ολισθαινόντων ρυθμιστών για να κινηθεί αριστερά και δεξιά κατά μήκος του άξονα της βίδας με retractor για να καθοδηγήσει το καλώδιο. Προκειμένου να αποφύγει την παραμόρφωση της βίδας διά την υπερβολική πίεση, η μεταφέρουσα ακτίνα αναλύθηκε με τη δύναμη και την πεπερασμένη μέθοδο στοιχείων, και η δύναμη και η ακαμψία της υπολογίστηκαν για να καλύψουν τις απαιτήσεις.
Εξοπλισμός προϊόντων
Το εργοστάσιό μας έχει τα σύνολα περισσότερο από το 2000 προηγμένου εξοπλισμού όπως η ρίψη, η σφυρηλάτηση, η επεξεργασία εργαλείων, η σφράγιση μετάλλων φύλλων, το κάρφωμα, η θερμική επεξεργασία και η μηχανική επεξεργασία. Τα τελευταία χρόνια, το επεξεργαμένος στη μηχανή κέντρο της Γερμανίας CW1000, CNC τέσσερα επεξεργαμένος κέντρο άξονα, συνδέσμων πέντε άξονα, CNC διάτρηση, μεγάλη CNC μηχανή εργαλείων διεύρυνσης με φρέζα αλέθοντας, μεγάλη CNC μηχανή τρυπήματος πατωμάτων και άλεσης, κενή συγκόλληση δεσμών ηλεκτρονίων, CNC μηχανή ρομπότ συγκόλλησης και 80 ρόλων και άλλος προηγμένος εξοπλισμός επεξεργασίας.
Τεχνικές παράμετροι
|
Αριθ.:
|
Διάμετρος καλωδίων (χιλ.) |
Τράβηγμα της δύναμης (KN) |
Κατεύθυνση περιστροφής |
Διάμετρος τυμπάνων (χιλ.) |
Μήκος τυμπάνων (χιλ.) |
|
1
|
3~8 |
3~10 |
Αριστερός, δεξής |
>160 |
<1000>
|
|
2
|
10~16 |
12~20 |
Αριστερός, δεξής |
>320 |
<1000>
|
|
3
|
18~24 |
20~80 |
Αριστερός, δεξής |
>480 |
<1000>
|
|
4
|
26~32 |
100~120 |
Αριστερός, δεξής |
>640 |
<1000>
|
|
5
|
34~40 |
150~200 |
Αριστερός, δεξής |
>800 |
<1000>
|
|
6
|
42~50 |
240~400 |
Αριστερός, δεξής |
>1000 |
<1000>
|
Επισκόπηση
|
Όνομα προϊόντων
|

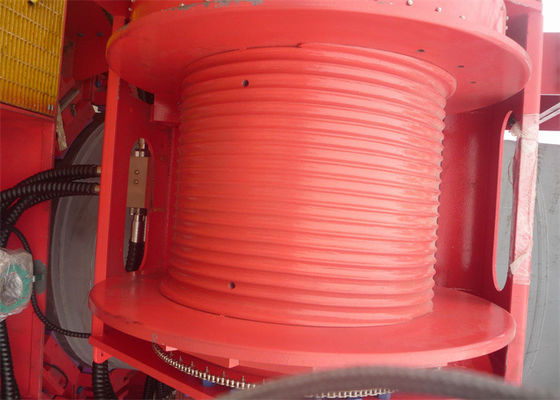

Τύμπανο βαρούλκων καλωδίων |
|
Ποσότητα τυμπάνων
|
Ενιαίος ή διπλός |
|
Σχέδιο τυμπάνων
|
Αυλάκι λιβρών ή σπειροειδές αυλάκι |
|
Υλικό
|
Άνθρακας ανοξείδωτος και χάλυβες κραμάτων |
|
Μέγεθος
|
Προσαρμογή |
|
Σειρά εφαρμογής
|
Κατασκευή που εξάγει την τελική λειτουργία |
|
Πηγή ισχύος
|
Ηλεκτρικός και υδραυλικός |
|
Ικανότητα σχοινιών
|
100~300M |
Χαρακτηριστικά γνωρίσματα προϊόντων:

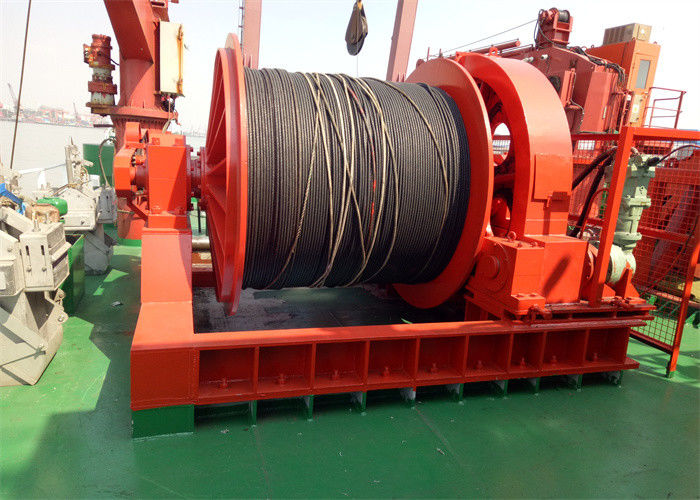

1. Ηλεκτρικό βαρούλκο σχοινιών χαλύβδινων συρμάτων με το τύλιγμα του συστήματος
2. Η αυτόματη ρύθμιση σχοινιών μπορεί να πραγματοποιηθεί
3. Συμπαγής δομή και λογικό σχέδιο
4. Κρατήστε να εντείνει του σχοινιού καλωδίων σφιχτά για τα βαρούλκα & τους γερανούς
5. Η τυλίγοντας μηχανή μπορεί να παρέχει μια πίσω δύναμη στο σχοινί για να κρατήσει το σχοινί που να εντείνει αναγκάζει. Η τυλίγοντας μηχανή και HPU της είναι removeable

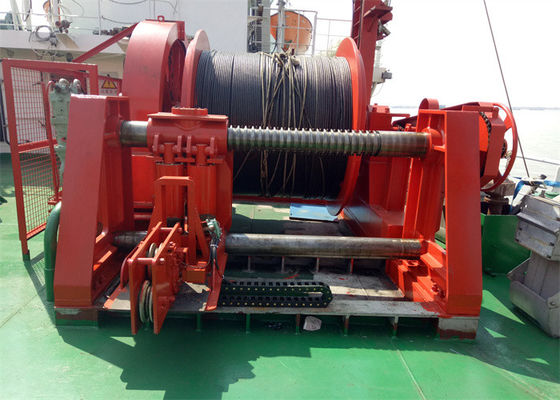

Τυλίγοντας συσκευή:
1. Η άνεμος συσκευή σχοινιών του βαρούλκου (βαρούλκο τυλίγοντας συσκευών) υιοθετεί την αρχή της διπλής περιστρεφόμενης βίδας για να οδηγήσει τη ρόδα σχοινιών που κινείται μπρος-πίσω, είναι μηχανική συσκευή μετάδοσης, εύχρηστος, ασφαλής και αξιόπιστος.
2. Το σχοινί βαρούλκων που τακτοποιεί τη συσκευή αποτελείται από έξι μέρη, δηλαδή, το μέρος παραγωγής δύναμης, το κιβώτιο μετάδοσης, το συμπλέκτη, το σπειροειδές μέρος μανικιών, το ενισχυτικές μέρος σχοινιών και τη βάση.
3. Στην εγκατάσταση η διαδικασία, δεν απαιτεί οποιοδήποτε μέρος του μετασχηματισμού του βαρούλκου, πρέπει μόνο να εγκαταστήσει το εξωτερικό εργαλείο από την πλευρά μηχανών βαρούλκων, η δύναμη της παραγωγής μηχανών.
Αρχή κίνησης:
Το τύμπανο βαρούλκων - κιβώτιο εργαλείων - βιδώνει την περιστροφή μανικιών - μετακίνηση εναλλαγής ροδών σχοινιών.
Εισαγωγή επιχείρησης
Η πρόωρη εισαγωγή επιχείρησης προηγμένης τεχνολογίας μας στο εσωτερικό και στο εξωτερικό, μετά από τα έτη έρευνας και ανάπτυξης και βελτίωσης, στον πολυστρωματικό τομέα σχοινιών σειρών σχοινιών καλωδίων μηχανημάτων ανύψωσης έχει κάνει μια σημαντική σημαντική ανακάλυψη,
Το 2010, η επιχείρηση έλαβε το δίπλωμα ευρεσιτεχνίας παραγωγής του διπλασίου που διπλώνει το τύμπανο αυλακιού σχοινιών, και ίδρυσε το εμπορικό σήμα της - λίβρες. Αυτή τη στιγμή, η επιχείρηση έχει διαμορφώσει ώριμος και σταθερός, serializedproduct τρόπος παραγωγής.
