Σταθερή ακρίβεια ροδών εργαλείων χάλυβα cOem ευπρόσδεκτη πολυσύνθετη

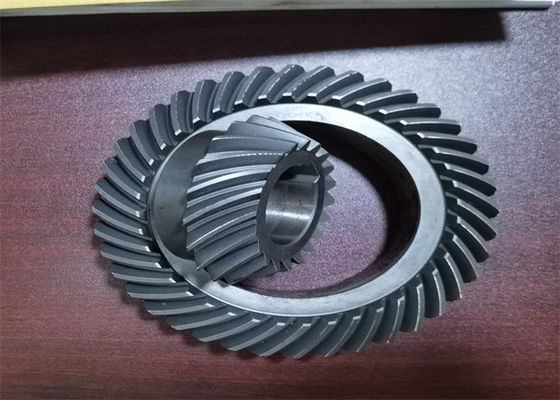

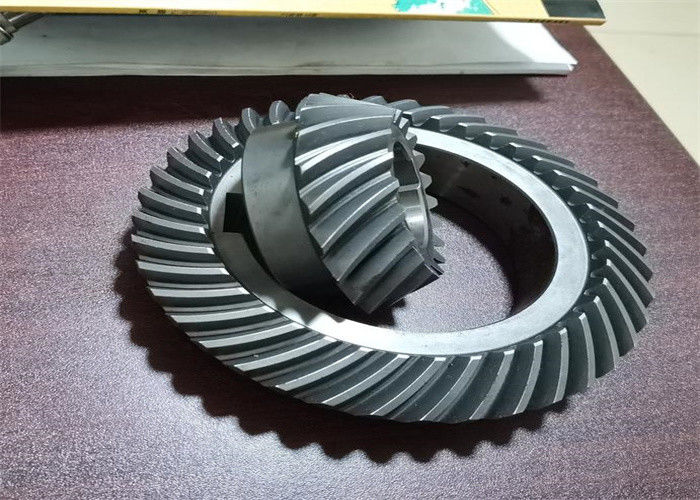

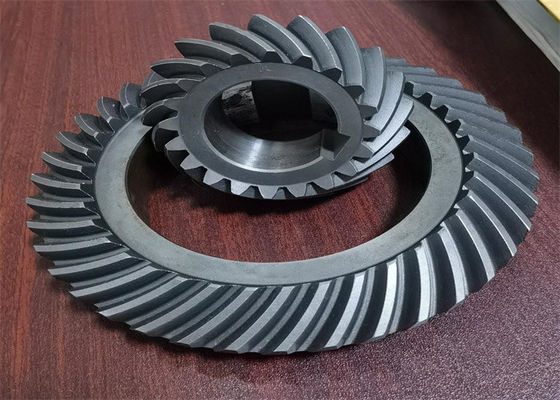

Ένδυση - ανθεκτική σταθερή ρόδα εργαλείων λοξοτμήσεων χάλυβα κραμάτων ακρίβειας μεγάλη

Επισκόπηση

το προϊόν εισάγει

Η βασική εισαγωγή των εργαλείων

Εργαλείο Ένα μηχανικό συστατικό με τα δόντια στο πλαίσιο που μπορεί συνεχώς να δεσμεύσει για να μεταφέρει την κίνηση και τη δύναμη είναι ένα μηχανικό συστατικό με τα δόντια που μπορούν να παγιδεψουν το ένα με το άλλο. Η διάμετρος του μεγάλου εργαλείου είναι δύο φορές αυτή του μικρού. Εάν το μεγάλο εργαλείο δεν κινείται, πόσες φορές το γρανάζι περιστρέφεται γύρω από τη μεγάλη; Αντιθέτως, εάν το γρανάζι δεν κινείται, πόσες φορές το μεγάλο γρανάζι περιστρέφεται γύρω από το γρανάζι; Το μεγάλο εργαλείο δεν κινείται, το μικρό εργαλείο κατά μήκος της μεγάλης επανάστασης εργαλείων μια εβδομάδα, η μικρή περιστροφή εργαλείων μια εβδομάδα Όταν το γρανάζι δεν κινείται, το μεγάλο εργαλείο περιστρέφεται μόλις γύρω από το γρανάζι, και το μεγάλο εργαλείο περιστραφεί μιά φορά και ένα μισό, δηλ., μιά φορά σε 240°, μιά φορά και ένα μισό σε 360°, δύο φορές σε 480°, και τρεις φορές σε 720°.

Το εργαλείο είναι ένα μηχανικό μέρος με τα δόντια που μπορούν να παγιδεψουν το ένα με το άλλο. Χρησιμοποιείται ευρέως στη μηχανική μετάδοση και ολόκληρο το μηχανικό τομέα. Η σύγχρονη τεχνολογία εργαλείων έχει φθάσει: συντελεστής 0,004 ~ εργαλείων 100 χιλ. Διάμετρος εργαλείων από 1 χιλ. σε 150 μέτρα Δύναμη μετάδοσης μέχρι 100.000 κιλοβάτ Επιταχυνθείτε στις εκατοντάδες χιλιάδες της περιστροφής/λεπτό Η υψηλότερη περιφερειακή ταχύτητα είναι 300 m/s.

Ταξινόμηση δομών

Γενικά υπάρχει δόντι, αυλάκι δοντιών, πρόσωπο τελών, επιφάνεια, τοπ κύκλος δοντιών, κύκλος ρίζας δοντιών, κύκλος βάσεων, που συντάσσει ευρετήριο τον κύκλο.

δόντι

Το δόντι, καλούμενο το δόντι, είναι κάθε κυρτό μέρος στο εργαλείο που χρησιμοποιείται για να παγιδεψει. Αυτά τα κυρτά μέρη τακτοποιούνται γενικά ακτινωτά, και τα δόντια στο εργαλείο ταιριάσματος είναι σε επαφή μεταξύ τους, έτσι ώστε το εργαλείο μπορεί να συνεχίσει τη λειτουργία.

Το δόντι

Είναι το διάστημα μεταξύ δύο παρακείμενων δοντιών σε ένα εργαλείο Το πρόσωπο τελών είναι μια κάθετος αεροπλάνων στον άξονα ενός κυλινδρικού εργαλείου ή ενός σκουληκιού.

Πρόσωπο τελών

Είναι το αεροπλάνο σε κάθε τέλος του εργαλείου.

Μέθοδος επιφάνειας

Αναφέρεται στην κάθετο αεροπλάνων στη γραμμή δοντιών.

Κύκλος προσθηκών

Ο κύκλος στην κορυφή του δοντιού.

Κύκλος Dedendum

Είναι ο κύκλος στο κατώτατο σημείο της γούρνας.

Κύκλος βάσεων

Η παραγωγική γραμμή που διαμορφώνει involute ως καθαρό κυλώντας κύκλο.

Διαίρεση του κύκλου

Είναι ένας κύκλος αναφοράς για τον υπολογισμό της γεωμετρίας εργαλείων στο πρόσωπο τελών

Ρόλος των εργαλείων

Το εργαλείο είναι ένα μηχανικό μέρος με τα δόντια που μπορούν να παγιδεψουν το ένα με το άλλο. Η εφαρμογή του εργαλείου στη μετάδοση εμφανίστηκε πολύ νωρίς. Στο τέλος του 19ου αιώνα, η ανάπτυξη της αρχής της τέμνουσας μεθόδου δοντιών και η χρήση αυτής της αρχής του δοντιού που κόβει τα ειδικά εργαλεία μηχανών και τα εργαλεία έχουν εμφανιστεί, με την ανάπτυξη της παραγωγής, η ομαλότητα της λειτουργίας εργαλείων από την προσοχή. Ο ρόλος του εργαλείου είναι να μεταφερθεί η περιστροφή ενός άξονα σε έναν άλλο άξονα, αλλά και να επιτευχθεί η επιβράδυνση, η αύξηση, η αλλαγή και το αντίμετρο.

Ο αριθμός δοντιών Ζ

Η κλειστή μετάδοση εργαλείων έχει γενικά μια υψηλή ταχύτητα. Προκειμένου να βελτιωθεί η ομαλότητα της μετάδοσης και να μειωθεί η δόνηση αντίκτυπου, είναι καλύτερο να υπάρξουν περισσότερα δόντια. Ο αριθμός δοντιών του γραναζιού είναι z1=20~40. Η μετάδοση εργαλείων ανοικτός-τύπων (ημι-ανοικτός-τύπος), επειδή το δόντι είναι κυρίως αποτυχία ένδυσης, προκειμένου να γίνει το εργαλείο δεν είναι πάρα πολύ μικρή, έτσι το γρανάζι δεν πρέπει να επιλέξει πάρα πολλά δόντια, γενικά επιθυμητό Z1 =17~20.

Σπειροειδής γωνία

Βήτα & GT 0 είναι αριστερόχειρας

Βήτα & ο υπολοχαγός 0 για έναν δεξιόχειρα

πίσσα

PN = PTCOS β (οι υπογεγραμμένοι ν τα σημάδια και τ δείχνουν κανονικού και προσώπου τελών αντίστοιχα)

Ο συντελεστής

Ο συντελεστής αναφέρεται στην αναλογία της πίσσας π μεταξύ του ίδιου σχεδιαγράμματος δοντιών δύο παρακείμενων ροδών και του pi (m= P/PI), στο χιλιοστόμετρο. Ο συντελεστής είναι μια από τις πιό βασικές παραμέτρους του μορφωματικού εργαλείου. Ο συντελεστής των ελικοειδών και λοξοτμήσεων εργαλείων κεντρισμάτων, μπορεί να αναφερθεί στον τυποποιημένο πίνακα σειράς συντελεστών (GB/T 1357-1987).

ΜΝ = mtcos βήτα

Μ = p/PI

Η περιφέρεια του συντάσσοντας ευρετήριο κύκλου εργαλείων είναι πd=z Π

Η ενότητα μ είναι μια βασική παράμετρος που καθορίζει το μέγεθος εργαλείων. Εάν ο συντελεστής ενός εργαλείου με τον ίδιο αριθμό δοντιών είναι μεγάλος, το μέγεθός του είναι επίσης μεγάλο.

Γωνία πίεσης

Άλφα rb = rcos άλφα = 1/2 mzcos άλφα

Στο σημείο Π εφαπτομένης των κύκλων πισσών δύο εργαλείων, η οξεία γωνία μεταξύ κοινού του κανονικού των δύο καμπυλών σχεδιαγράμματος δοντιών (δηλ. η κατεύθυνση δύναμης του σχεδιαγράμματος δοντιών) και η κοινή εφαπτομένη των δύο κύκλων πισσών (δηλ. η στιγμιαία κατεύθυνση κινήσεων στο σημείο Π) καλούνται γωνία πίεσης, επίσης γνωστή ως γωνία δέσμευσης. Για ένα ενιαίο εργαλείο, είναι η γωνία δοντιών. Η γωνία πίεσης του τυποποιημένου εργαλείου είναι γενικά 20 «. Σε ορισμένες περιπτώσεις, α=14.5°, 15°, 22.50° και 25° χρησιμοποιούνται επίσης.

Μετρήστε τη διάμετρο ενός κύκλου

d=m*z

Κεντρική απόσταση

a=1/2*m (z1+z2)

Σωστός όρος δέσμευσης

M1 = τετρ.μέτρο, άλφα 1 = άλφα 2, βήτα 1 = βήτα 2

Για να αποφύγει την κοπή ρίζας, z1≥17 πρέπει να ληφθεί για το τυποποιημένο κυλινδρικό εργαλείο κυβερνητών με α=20o. Z2 = u · z1.

Τοπ συντελεστής ύψους και τοπ συντελεστής εκκαθάρισης

- α και Γ * * χ

Όταν δύο εργαλεία δεσμεύουν, η κορυφή ενός εργαλείου εισάγει πάντα τη ρίζα του άλλου εργαλείου. Προκειμένου να αποτραπούν η θερμική επέκταση και η αποθήκευση του διαστήματος πετρελαίου λίπανσης, η ρίζα πρέπει για να είναι υψηλότερη από την κορυφή του δοντιού. Ο τοπ συντελεστής ύψους και ο τοπ συντελεστής εκκαθάρισης εισάγονται.

Κανονικό δόντι: Χ * Α =1 C*=0.25 κοντό δόντι: h*a =0.8 Γ * = 0,3

Η ταξινόμηση εισάγεται

Τα εργαλεία μπορούν να ταξινομηθούν σύμφωνα με τη μορφή δοντιών, τη μορφή εργαλείων, τη μορφή γραμμών δοντιών, την επιφάνεια δοντιών και τη μέθοδο κατασκευής.

Το σχεδιάγραμμα δοντιών εργαλείων περιλαμβάνει την καμπύλη σχεδιαγράμματος δοντιών, τη γωνία πίεσης, το ύψος δοντιών και τη μετατόπιση. Τα Involute εργαλεία είναι σχετικά εύκολο να κατασκευαστούν, έτσι στα σύγχρονα εργαλεία, τα involute εργαλεία αποτελούν τη απόλυτη πλειοψηφία, ενώ τα κυκλοειδή εργαλεία και τα εργαλεία τόξων χρησιμοποιούνται σπάνια.

Στην πτυχή της γωνίας πίεσης, η ικανότητα ρουλεμάν του εργαλείου με τη μικρή γωνία πίεσης είναι μικρή. Ενώ το εργαλείο υψηλής γωνίας, αν και η ικανότητα ρουλεμάν είναι υψηλότερη, αλλά στην περίπτωση του ίδιου φέροντος φορτίου ροπής μετάδοσης αυξάνεται, έτσι χρησιμοποιείται μόνο σε ειδικές περιπτώσεις. Το ύψος δοντιών του εργαλείου έχει τυποποιηθεί, και το τυποποιημένο ύψος δοντιών χρησιμοποιείται γενικά. Τα πλεονεκτήματα της μετατόπισης εργαλείων είναι περισσότεροι, ήταν σε όλα τα είδη μηχανικού εξοπλισμού.

Επιπλέον, το εργαλείο μπορεί επίσης να διαιρεθεί σε κυλινδρικό εργαλείο, εργαλείο λοξοτμήσεων, μη-κυκλικό εργαλείο, ράφι, σκουλήκι και εργαλείο σκουληκιών σύμφωνα με τη μορφή του Σύμφωνα με τη μορφή του δοντιού η γραμμή διαιρείται σε εργαλείο κεντρισμάτων, ελικοειδές εργαλείο, εργαλείο ψαροκόκκαλων, εργαλείο καμπυλών Σύμφωνα με το δόντι η επιφάνεια διαιρείται σε εξωτερικό εργαλείο, εσωτερικό εργαλείο Σύμφωνα με τη μέθοδο κατασκευής, μπορεί να διαιρεθεί σε ρίψη του εργαλείου, τέμνον εργαλείο, κυλώντας εργαλείο, που συμπυκνώνει το εργαλείο και ούτω καθεξής.

Τα υλικά κατασκευής εργαλείων και η διαδικασία θερμικής επεξεργασίας έχουν τη μεγάλη επιρροή στην ικανότητα ρουλεμάν, το μέγεθος και το βάρος του εργαλείου. Πριν από τη δεκαετία του '50, χρησιμοποιημένος ο εργαλεία χάλυβας άνθρακα, χάλυβας κραμάτων χρησιμοποιήθηκε στη δεκαετία του '60, και ο επιφάνεια χάλυβας χρησιμοποιήθηκε στη δεκαετία του '70. Σύμφωνα με τη σκληρότητα, η επιφάνεια δοντιών μπορεί να διαιρεθεί σε μαλακή επιφάνεια δοντιών και σκληρή επιφάνεια δοντιών.

Η μαλακή ικανότητα ρουλεμάν εργαλείων επιφάνειας δοντιών είναι χαμηλή, αλλά σχετικά εύκολο να κατασκευαστεί, καλό τρέξιμο, που χρησιμοποιείται περισσότερο για το μέγεθος και το βάρος μετάδοσης χωρίς τους ακριβείς περιορισμούς, καθώς επίσης και μικρή παραγωγή των γενικών μηχανημάτων. Επειδή το φορτίο του μικρού εργαλείου είναι βαρύτερο, η σκληρότητα της μικρής επιφάνειας δοντιών εργαλείων είναι γενικά υψηλότερη από αυτή του μεγάλου εργαλείου προκειμένου να γίνει η οικονομικά ενεργή ζωή του μεγάλου και μικρού ίσου εργαλείων κατά προσέγγιση.

Η σκληρή ικανότητα ρουλεμάν εργαλείων επιφάνειας είναι υψηλή, είναι στο εργαλείο μετά από την κοπή, και έπειτα την απόσβεση, την επιφάνεια που αποσβήνουν ή επεξεργασία απόσβεσης ανθρακοποίησης, προκειμένου να βελτιωθεί η σκληρότητα. Αλλά στη θερμική επεξεργασία, το εργαλείο θα παραγάγει αναπόφευκτα την παραμόρφωση, έτσι αφότου πρέπει η θερμική επεξεργασία, ή λεπτός κοπή, προκειμένου να εξαλείψει το λάθος που προκαλείται από την παραμόρφωση, βελτιώνει την ακρίβεια του εργαλείου.
