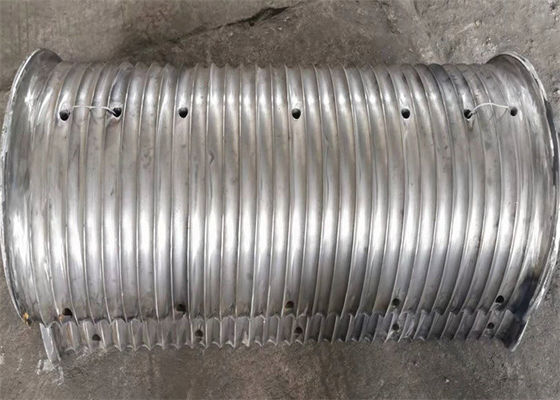

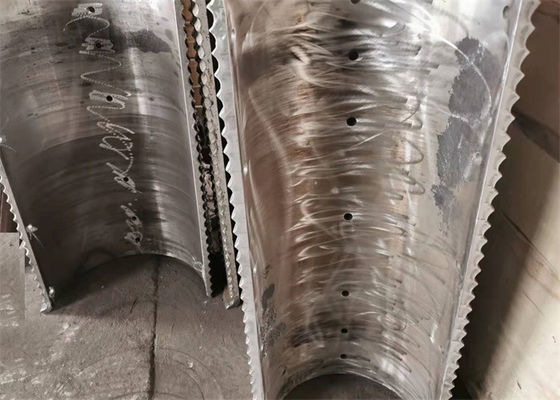

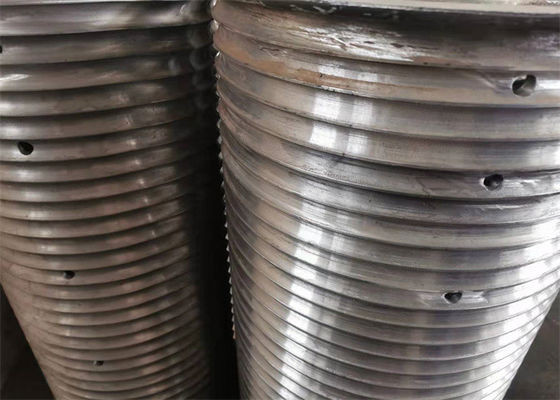

Ανυψώνοντας γερανό και τραβήχνοντας εξοπλισμούς καλώδιο ντραμ με ελαφρύ μανίκι
Εισαγωγή του προϊόντος
Υλικό τύμπανο βίντσι με αυλακώσεις: χάλυβα άνθρακα, κράμα χάλυβα, ανοξείδωτο χάλυβα, αλουμίνιο, χάλυβα υψηλής αντοχής, κλπ.
Πρότυπα υλικών: GB, AISI, ASME, ASTM, JIS, DIN, - Ναι.
Θερμοκρασία περιβάλλοντος: -40 ° C έως +45 ° C
Θερμοκρασία περιβάλλοντος: -40 ° C έως +50 ° C
Τύπος τύπου τύμπου: Σπειροειδείς ή Lebus grooves
Η κατεύθυνση περιστροφής του τύμπανου: Αριστερόχειρας ή δεξιόχειρας
Μέθοδος επεξεργασίας: Μηχανική εργασία
Διάμετρος συρματόπλεγματος: 3 mm~100 mm
Εξοπλισμός επεξεργασίας: Κέντρο επεξεργασίας CNC
ΤεχνικόΣύνοψη
| Ονομασία προϊόντος |
Ανυψωτικό γερανό και ελκυστικό εξοπλισμό |
| Ποσότητα τύμπανο |
Μονό ή διπλό |
| Σχεδιασμός τύμπανου |
Στρογγυλή ή σπειροειδής γραμμή |
| Υλικό |
Ατσάλι από άνθρακα και κράμα |
| Μέγεθος |
Προσαρμογή |
| Πεδίο εφαρμογής |
Δραστηριότητα του τερματικού σταθμού κατασκευής |
| Πηγή ενέργειας |
Ηλεκτρικά και υδραυλικά |
| Δυνατότητα σχοινιών |
100~300M |
| |
|
Παράμετροι
| Όχι. |
Διάμετρος καλωδίου (mm) |
Δύναμη έλξης (KN) |
Κατεύθυνση περιστροφής |
Διάμετρος τύμπου ((mm) |
Διάστημα τύμπανο ((mm) |
| 1 |
3 έως 8 |
3 ~ 10 |
Αριστερό χέρι, δεξί χέρι. |
> 160 |
< 1000 |
| 2 |
10 ~ 16 |
12 ~ 20 |
Αριστερό χέρι, δεξί χέρι. |
> 320 |
< 1000 |
| 3 |
18 έως 24 |
20~80 |
Αριστερό χέρι, δεξί χέρι. |
>480 |
< 1000 |
| 4 |
26 ~ 32 |
100~120 |
Αριστερό χέρι, δεξί χέρι. |
> 640 |
< 1000 |
| 5 |
34~40 |
150~200 |
Αριστερό χέρι, δεξί χέρι. |
> 800 |
< 1000 |
| 6 |
42~50 |
240~400 |
Αριστερό χέρι, δεξί χέρι. |
> 1000 |
< 1000 |
Χαρακτηριστικά:
1Τα προϊόντα μας έχουν τα πλεονεκτήματα της συμπαγής δομής, ελαφρύ βάρος, ασφαλές και εύκολο στη λειτουργία.
2Τα προϊόντα μας χρησιμοποιούνται για τη γενική ανύψωση, μεταφορά και άλλες εργασίες σε μηχανήματα θαλάσσιου καταστρώματος, λιμανιού, πετρελαίου, τρυπών, μηχανημάτων μηχανικής, εξορύξεων,Μηχανήματα γεωλογικής εξερεύνησης και κατασκευής κλπ..
3Τα προϊόντα σχεδιάζονται και κατασκευάζονται σύμφωνα με το API Spec 7K Ειδικότητα για εξοπλισμό γεώτρησης.
4. Υψηλή απόδοση εκκίνησης και λειτουργίας
5Αξιόπιστη λειτουργία με μικρό θόρυβο
Προδιαγραφές προϊόντος:
1) Διάμετρος σύρμας ή καλωδίου (mm)
2) Η κύρια διάμετρος του τύμπανου (mm)
3) πλάτος μεταξύ φλάντζων (mm)
4) Μέγεθος του σχοινιού ή του καλωδίου που πρέπει να χωριστεί
5) Υλικό και απαιτήσεις του τύμπανου
6) Μέγιστο φορτίο λειτουργίας σε σχοινί ή καλώδιο
7) Κατεύθυνση εισόδου σχοινιού
8) Τύπος εισόδου σχοινιού
9) Απόσταση προς το σταθερό σχήμα και θέση μεταξύ των φλάντζων
10) Εξωτερική διάμετρος φλάντζων
Εξοπλισμός μεταποίησης:
Κέντρο επεξεργασίας CNC
Υλικό προϊόντος:
1Χάλυβα δομής άνθρακα: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2Ατσάλι υψηλής αντοχής χαμηλού κράματος: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3Σιδηρουργικό χάλυβα: 20Mn2 40Mn2 15Cr 30Cr
4Πολυμερή υλικά, υλικά ινών και υλικά πολυαμιδίου νάιλον.
5Υλικά από ανοξείδωτο χάλυβα, υλικά από αλουμίνιο κλπ.
Το υλικό του προϊόντος μπορεί να επιλεγεί σύμφωνα με το αίτημα του πελάτη
Μέγεθος σχεδίου
Χαρακτηριστικά τύμπανο:
Εξοπλισμός επεξεργασίας: Κέντρο επεξεργασίας CNC
Κατεύθυνση περιστροφής των αυλακών: αριστερός
Διάμετρος συρματόπλεγματος: 3 mm~65 mm
Κάθε γύρος στρώσης: 20,5 γύροι
Τάγμα: 5 Τάγμα
Τύπος γραμμής σχοινιού: γραμμή σχοινιού LEBUS
Αριθμός σκοινιών: Δύο
Δομή προϊόντος
Σύνθεση τύμπου με αυλαία: πυρήνας τύμπου, φλάντζες, άξονας, κλπ.
Επεξεργασία: τύμπανα σχοινιών με αυλακώσεις που κόβονται απευθείας σε αυτά.οι φλάντζες είναι είτε συγκολλημένες είτε βιδωμένεςΗ γεωμετρία του αυλαίου καθορίζεται από την κατασκευή, τη διάμετρο και το μήκος του σχοινιού, καθώς και από την εφαρμογή.
Εφαρμογή του προϊόντος
1. Μηχανήματα ναυτιλίας: Βίντσις ναυτιλιακών γερανού, βίντσις αγκυροβολίας, βίντσις έλξης, βίντσις οδήγησης, βίντσις άγκυρας, υδρολογικοί βίντσι
2Μηχανολογικά μηχανήματα: Κεραμβόλι, γερανό-πύργο, μηχανή συρρίκνωσης, υδραυλικό γαρίδες
3- Βιομηχανία πετρελαίου: Εγκαταστάσεις γεώτρησης πετρελαίου, ανελκυστήρες ελκυστήρων πετρελαίου, εγκαταστάσεις μεταφοράς πετρελαίου, άγκυρα αντλίας σε ρυμουλκούμενο, άγκυρα υλοτομίας κλπ.
4Οικοδομικές μηχανές: κτιριακό κουρέλι, ανεμιστήρα, ανεμιστήρα
5- Λεωφορείο εξόρυξης: Λεωφορείο εξάπλωσης, λεωφορείο έλξης, λεωφορείο βύθισης κ.λπ.
6Μηχανήματα με γερανό: Ανυψωτική μηχανή γέφυρας, γερανό πύργου, γερανό τράπουλας, γρίφο γερανού
Το σύστημα LeBus είναι μια μέθοδος ελέγχου της περιστροφής του σχοινιού με νήμα σε νήμα, έτσι ώστε να μην υπάρχει πρακτικό όριο στον αριθμό των στρωμάτων που μπορούν να περιστροφθούν με ασφάλεια,ανεξάρτητα από τη σοβαρότητα των συνθηκών φόρτωσης και ταχύτητας ή τα μεγέθη του σχοινιού και του τύμπανου.
Απαιτούμενες παραμέτρους:
- Διάμετρος σύρμας ή διάμετρος καλωδίου (mm)
- Εσωτερική διάμετρος D1 ((mm)
- Εξωτερική διάμετρος D2 ((mm)
- πλάτος μεταξύ των φλάντζων L ((mm)
- Δυνατότητα σχοινιών (m)
- Υλικό:
- Κατεύθυνση περιστροφής: αριστερά ή δεξιά;
