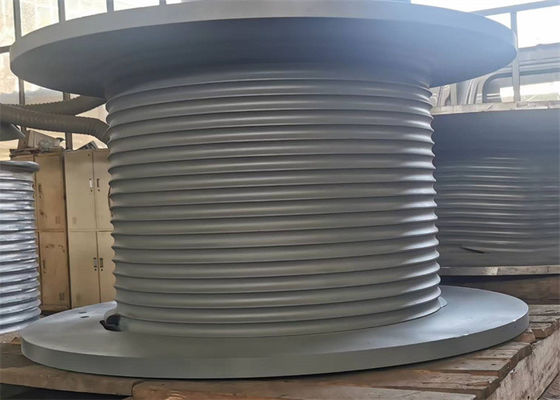

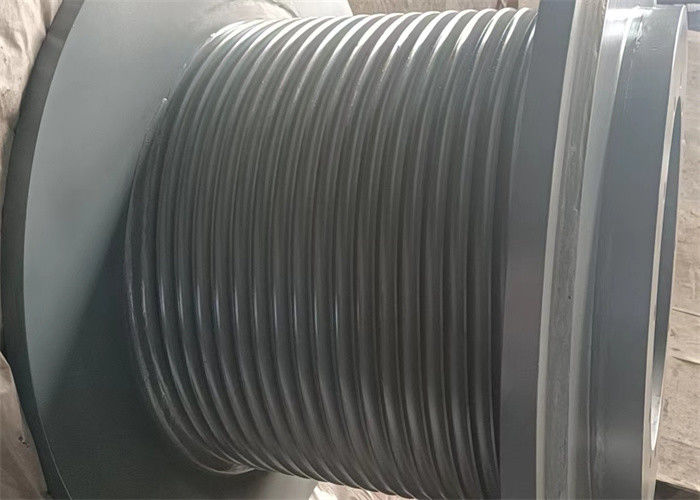

Βαρέων καθηκόντων τύμπανο βαρούλκων γερανών ικανότητας 35T με τα αυλάκια σχοινιών LEBUS
Εισαγωγή προϊόντων
Αυλακωμένο υλικό τυμπάνων βαρούλκων: Χάλυβας άνθρακα, χάλυβας κραμάτων, ανοξείδωτο, αργίλιο, υψηλής αντοχής χάλυβας, κ.λπ.
Υλικά πρότυπα: ΜΒ, AISI, ASME, ASTM, JIS, DIN,…
Περιβαλλοντική θερμοκρασία: -40 ° Γ σε +45 ° Γ
Περιβαλλοντική θερμοκρασία Stroage: -40 ° Γ σε +50 ° Γ
Τύπος αυλακιού τυμπάνου: Σπειροειδή αυλάκια ή αυλάκια Lebus
Η κατεύθυνση περιστροφής του τυμπάνου: Αριστερός ή δεξής
Μέθοδος επεξεργασίας: Εργασία μηχανών
Διάμετρος σχοινιών καλωδίων: 3 ΚΚ MM~100
Εξοπλισμός επεξεργασίας: CNC επεξεργαμένος στη μηχανή κέντρο
Τύποι δομών
Το τύμπανο βαρούλκων με το αυλάκι έχει κυρίως τους ακόλουθους τρεις τύπους δομών:
1. να συνδέσει τον τύπο. Σε αυτήν την δομή, το σώμα αυλακιού σχοινιών γίνεται αρχικά σε 4 κομμάτια του κεραμιδιού, και έπειτα τα 4 κομμάτια του αυλακιού κεραμιδιών και του ελαφριού σώματος τυμπάνων συνδέονται και ενώνονται στενά από κοινού.
. το ολοκλήρωμα 2, είναι το αυλάκι σχοινιών βρίσκεται άμεσα στο σώμα τυμπάνων, το αυλάκι σχοινιών και το σώμα τυμπάνων ως ένα.
3. Ο τύπος συγκόλλησης βουλωμάτων, κάνει το αυλάκι σχοινιών σε ένα σώμα κυλίνδρων, και έκοψε έπειτα το σε 2 κομμάτια των κεραμιδιών, και τη συγκόλληση βουλωμάτων στο σώμα τυμπάνων.
Δομή προϊόντων
Σύνθεση τυμπάνων αυλακιού: Πυρήνας τυμπάνων, φλάντζες, άξονας, κ.λπ.
Επεξεργασία: Τύμπανα σχοινιών με τα αυλάκια που κόβονται άμεσα σε τους. Το τύμπανο βαρούλκων με τη φλάντζα, το αυλάκι λιβρών κόβεται άμεσα στο σώμα του τυμπάνου, σύμφωνα με τις απαιτήσεις των πελατών, οι φλάντζες είναι είτε ενωμένες στενά είτε βίδα-αμπαρωμένες. η γεωμετρία αυλακιού καθορίζεται από την κατασκευή, τη διάμετρο και το μήκος σχοινιών, και από την εφαρμογή. το τύμπανο έχει τις απαραίτητες τοποθετώντας διαστάσεις για τις πραγματικές λειτουργούσες συνθήκες.
Πλεονέκτημα προϊόντων:
Αυλακωμένο το λίβρες τύμπανο, έλυσε το πρόβλημα του τυλίγματος σχοινιών καλωδίων.
Έναντι του συνηθισμένου ασύρματου ομαλού) τυμπάνου αυλακιού (και του ελικοειδούς τυμπάνου αυλακιού σχοινιών, το αυλάκι σχοινιών λιβρών έχει τα προφανή πλεονεκτήματα στο πολυστρωματικό τύλιγμα σχοινιών καλωδίων, το ειδικό σύστημα αυλακιού λιβρών καθιστά το τύλιγμα του σχοινιού καλωδίων ομαλό, και το φορτίο κάθε στρώματος διανεμημένου ομοιόμορφα, επεκτείνει τη ζωή υπηρεσιών του σχοινιού, μειώνει τη ζημία σχοινιών καλωδίων, βελτιώνει την ασφάλεια της λειτουργίας του εξοπλισμού, και περιορίζει το πρόβλημα του κλεισίματος μηχανικού εξοπλισμού για το μεταβαλλόμενο σχοινί.
Τεχνικές παράμετροι
| Αριθ.: |
Διάμετρος καλωδίων (χιλ.) |
Τράβηγμα της δύναμης (KN) |
Κατεύθυνση περιστροφής |
Διάμετρος τυμπάνων (χιλ.) |
Μήκος τυμπάνων (χιλ.) |
| 1 |
3~8 |
3~10 |
Αριστερός, δεξής |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Αριστερός, δεξής |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Αριστερός, δεξής |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Αριστερός, δεξής |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Αριστερός, δεξής |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Αριστερός, δεξής |
>1000 |
<1000> |
Εφαρμογή προϊόντων:
a.Crane μηχανήματα: Η ανυψωτικοί μηχανή γεφυρών, ο γερανός πύργων, ο γερανός ατσάλινων σκελετών, το βαρούλκο γερανών αντιολισθητικών αλυσίδων, κ.λπ.
β, η βιομηχανία πετρελαίου: Εγκατάσταση γεώτρησης γεώτρησης πετρελαίου, ανελκυστήρας τρακτέρ πετρελαίου, workover πετρελαίου εγκατάσταση γεώτρησης, τοποθετημένο ρυμουλκό βαρούλκο αντλώντας μονάδων, βαρούλκο καταγραφής, κ.λπ.
c.Offshore θαλάσσια μηχανήματα: Παράκτιο βαρούλκο γερανών πετρελαίου, δένοντας βαρούλκο, βαρούλκο έλξης, Man-riding βαρούλκο, βαρούλκο αγκύρων, υδραυλικό βαρούλκο, κ.λπ.
Δ. Τα μηχανήματα κατασκευής: Η οικοδόμηση σκουπίζει το βαρούλκο τοίχων, τον άνεμος ανελκυστήρα, το βαρούλκο, κ.λπ.
ε. μηχανήματα εφαρμοσμένης μηχανικής: Βαρούλκο καλωδίων, γερανός πύργων, που συσσωρεύουν τη μηχανή, το υδραυλικό βαρούλκο, κ.λπ.
φ. βαρούλκο μεταλλείας: Αποστέλλοντας βαρούλκο, στήριγμα-που τραβά το βαρούλκο, που βυθίζει το βαρούλκο, κ.λπ.
