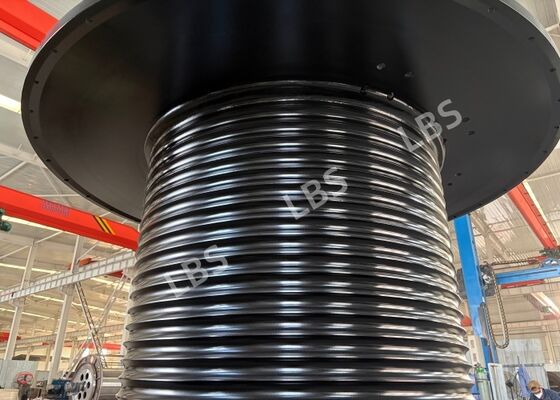

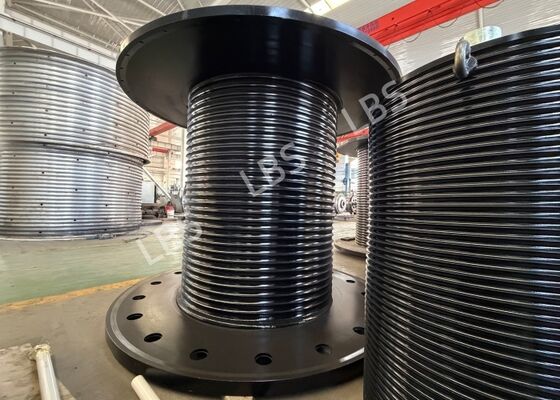

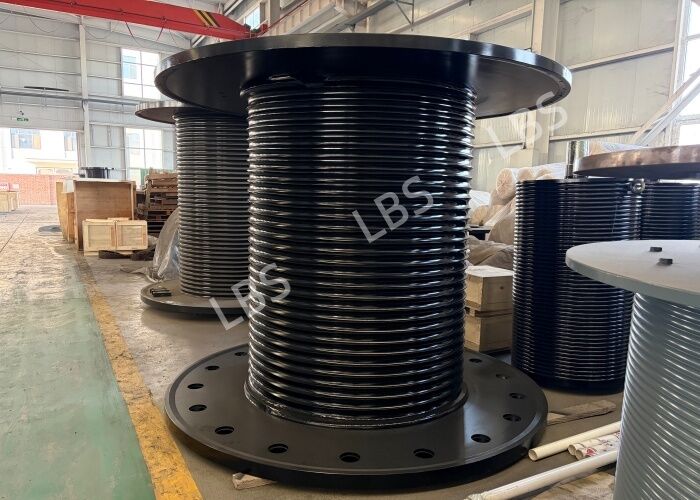

Τύμπανο Luffing Lebus Q355C, Αριστερή Διπλή Ελικοειδής Αυλακωτή Ταλάντευση

1.Περιγραφή Προϊόντος

Αυτό το τύμπανο Lebus είναι το βασικό φέρον μέρος για την ταλαντευόμενη βαρούλκα γερανών βαρέως τύπου. Κατασκευασμένο από χάλυβα χαμηλής περιεκτικότητας σε κράμα υψηλής αντοχής Q355C με καλή αντοχή σε χαμηλές θερμοκρασίες, λειτουργεί αξιόπιστα σε εξωτερικούς χώρους και στη θάλασσα. Υιοθετεί αριστερή διπλή ελικοειδή αυλάκωση Lebus 65° για περιτύλιξη συρματόσχοινου έως και 7 στρώσεων. Ο κύλινδρος προτιμάται να είναι κυλινδρωμένος από ένα ενιαίο φύλλο χάλυβα. Όλες οι συγκολλήσεις άκρου σε άκρο είναι Βαθμού 1 και επιθεωρούνται με UT & RT NDT. Μετά τη συγκόλληση, το τύμπανο υφίσταται ανόπτηση ανακούφισης τάσεων, στη συνέχεια μηχανουργείται με ακρίβεια με τελική επεξεργασία της αυλάκωσης για να διασφαλιστεί η ομοαξονικότητα και η κυλινδρικότητα. Εξοπλισμένο με οδηγό εισόδου συρματόσχοινου και πλάκες μετάβασης διασταυρούμενων στρώσεων, παραδίδεται προ-συναρμολογημένο με πλήρη κιτ αγκύρωσης συρματόσχοινου. Η δεξιά του φλάντζα μπορεί να τρυπηθεί κατά παραγγελία με μεγάλο γρανάζι για υψηλή ομοαξονικότητα. Αυτό το τύμπανο τύπου M4 κατασκευάζεται σύμφωνα με τα εθνικά πρότυπα γερανών για συνεχή βαριά λειτουργία.

2.Παράμετρος Προϊόντος

3.Πλεονέκτημα Προϊόντος

(1)Διπλή ελικοειδής αυλάκωση Lebus: Επιτρέπει ομαλή μετάβαση συρματόσχοινου πολλαπλών στρώσεων, αποτρέπει το μπέρδεμα, το πήδημα και τη συμπίεση του συρματόσχοινου, παρατείνει τη διάρκεια ζωής του συρματόσχοινου.

(2)Στιβαρή συγκόλληση & θερμική επεξεργασία: Συγκόλληση Βαθμού 1 με διπλή επιθεώρηση NDT. Η ανόπτηση ανακούφισης τάσεων μετά τη συγκόλληση μειώνει την παραμόρφωση του κυλίνδρου για σταθερή απόδοση.

(3)Μηχανουργική υψηλής ακρίβειας: Αυστηρός έλεγχος γεωμετρικών ανοχών. Η τρύπηση κατά παραγγελία με μεγάλο γρανάζι μειώνει τους κραδασμούς και προστατεύει τα εξαρτήματα μετάδοσης.

(4)Παράδοση προ-συναρμολογημένη: Κιτ αγκύρωσης συρματόσχοινου προεγκατεστημένα στο εργοστάσιο, εξοικονομώντας εργασία στο χώρο και εξαλείφοντας τους κινδύνους εγκατάστασης.

(5)Προσαρμογή σε σκληρά περιβάλλοντα: Χάλυβας Q355C με εξαιρετική αντοχή σε χαμηλές θερμοκρασίες, κατάλληλος για εξωτερικούς χώρους, λιμάνια και συνθήκες θαλάσσιας αλατοψεκασμού.

(6)Σαφή κριτήρια συντήρησης & απόσυρσης: Ποσοτικοποιημένοι κανόνες επιθεώρησης απλοποιούν τη διαχείριση του εξοπλισμού και διασφαλίζουν την ασφάλεια ανύψωσης.

(7)Συμμόρφωση με πρότυπα: Κατασκευασμένο σύμφωνα με τα εθνικά πρότυπα γερανών, εύκολο για αποδοχή έργων από τρίτους.

4.Εφαρμογή Προϊόντος

• Βασικό τύμπανο ταλαντευόμενης βαρούλκας για μεγάλους ερπυστριοφόρους γερανούς, γερανούς πύλης και πλωτούς γερανούς λιμανιών
• Συστήματα βαρούλκας ανύψωσης συρματόσχοινου πολλαπλών στρώσεων σε πλατφόρμες υπεράκτιας μηχανικής και θαλάσσιες βαρούλκες ανύψωσης
• Βαρούλκες ανύψωσης βαρέως τύπου μηχανημάτων κατασκευών και μεγάλου εξοπλισμού διαχείρισης υλικών
• Εξοπλισμός ανύψωσης σε μεταλλευτικά και μηχανικά σκάφη που απαιτούν τακτοποιημένη περιτύλιξη συρματόσχοινου πολλαπλών στρώσεων έως και 7 στρώσεις
